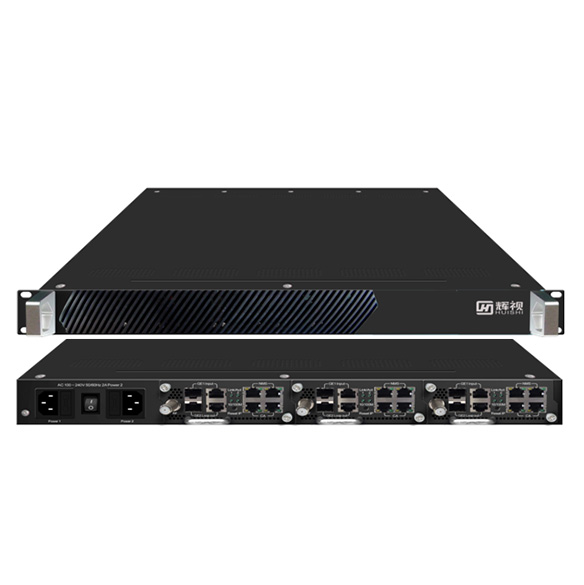

32合1 IP复用QAM调制器HS-6032-IQ

扰QAM调制模组是自主研发的一款集复用加扰和调制功能于一体的设备。该产品采用模块化设计,1U机箱可支持3个模块 。每个子模块独立工作,且集成了32路复用,32路加扰和32路QAM(DVB-C)调制

概述:

HS-6032-IQ 32合1 IP复用加扰QAM调制模组是自主研发的一款集复用加扰和调制功能于一体的设备。该产品采用模块化设计,1U机箱可支持3个模块 。每个子模块独立工作,且集成了32路复用,32路加扰和32路QAM(DVB-C)调制;可通过2个GE口输入(每个GE口支持256个不同的IP地址和端口号输入);也可通过1个RF接口(RF接口输出32个载波)输出32个QAM载波可为非临频,总带宽为768MHz,输出频率范围为36~960MHz。该产品的高度集成化、强大的功能和低运营成本,非常适合新一代有线电视播出系统 。


主要特性:

双电源供电(可选)

2GE输入,RJ45 接口或SFP,每个GE口支持256个IP输入,SPTS(单节目流)或MPTS(多节目流)

支持单播或组播,支持IGMP v2\v3 协议

每个GE口传输码率高达840Mbps

支持MPEG-2/MPEG-4再复用,SPTS(单节目流)或MPTS(多节目流)

支持PID透传、重映射,每个复用通道可重映射256个PID

支持DVB通用加扰系统(ETR289),同密标准为ETSI 101 197 and ETSI 103 197

支持IP输出复用或加扰的TS流,支持IP输出空包过滤功能

输出32个QAM载波,总带宽为768MHz,每个载波频率任意可调,符合DVB-C(EN300 429)和ITU-T J.83A

符号率范围:1.0~7.0Msps, 1Ksps步进

支持的星座:16QAM/32QAM/64QAM/128QAM/256QAM

RF输出频率范围:36~960MHz, 1kHz步进

RF输出电平:-16~+6dbm, 0.5dbm步进

优异的RF性能,MER≥40db

模块化设计,1U机箱支持3个模块

支持网络管理(WEB)


技术指标:

输入接口2GE输入,RJ45接口或SFP
传输协议UDP协议,支持单播/组播,支持IGMP v2/v3协议
输入码率每个GE口最大码率840Mbps
复用功能PID重映射(自动,手动)
自动生成PSI/SI表
输入通道256x2
输出通道16x2
最大PID数每个复用通道256个PID
加扰参数同密CA数4(最大)
加扰标准ETR289, ETSI 101 197, ETSI 103 197
连接方式本地/远程连接
调制参数QAM信道32
标准DVB-C(EN300 429), ITU-T J.83A/B/C
符号率1.0~7.0Msps,1ksps步进
星座16QAM、32QAM、64QAM、128QAM、256QAM
FECRS(204, 188)
IP输出协议UDP协议
RF输出接口1个F头
RF频率范围36~960MHz,1KHz步进
输出电平-16dBm~+6dBm, 0.5dBm步进
MER≥ 40dB
系统网络管理(WEB)
通用尺寸(长x宽x高)482mm×560mm×44.5mm
重量1U整机:7kg  单模块:0.9kg
温度范围0~45℃(工作),-20~80℃(存储)
电源要求AC 100V±10%,50/60Hz AC 220V±10%,50/60Hz
功耗单模块<30W , 整机<100W
