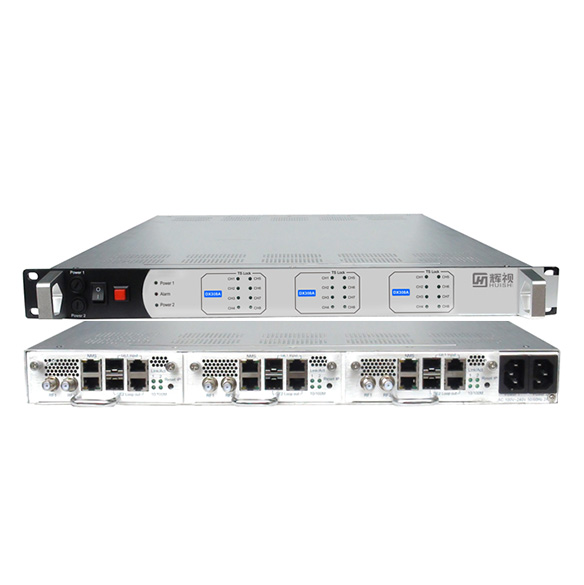

8合1 IP复用QAM调制器HS-6008-IQ
该产品采用模块化设计，1U机箱可支持3个模块24通道QAM(4U机箱支持12模块96通道QAM)。每个模块独立工作，可通过GE/SFP口接收IP输入流
概述：
HS-6008-IQ 8合1 IP复用QAM调制模组是我司自主研发的具备高集成度和高性能的产品。该产品采用模块化设计，1U机箱可支持3个模块24通道QAM(4U机箱支持12模块96通道QAM)。每个模块独立工作，可通过GE/SFP口接收IP输入流；支持256个不同的输入地址(包含IP地址和端口号)；可以通过2个RF接口(每个RF口输出4个相邻载波)输出8个频率范围为48M~960MHz的QAM载波。该设备结合了复用功能和QAM(DVB-C)调制功能。HS-6008-IQ 8合1 IP复用QAM调制模组的高集成度和强大的功能使之非常适合新一代有线电视播出系统。
主要特性：
双电源供电(可选)
1 GE输入，RJ45 接口或SFP
支持256个IP输入，SPTS(单节目流)或MPTS(多节目流)
支持单播或组播，支持IGMP v2\v3协议
所有输入通道传输码率高达840Mbps
支持MPEG-2/MPEG-4再复用，SPTS(单节目流)或MPTS(多节目流)
支持PCR精确调整
支持PID透传，重映射和编辑PSI/SI表
每个输入通道可重映射180个PID
支持复用的TS流通过IP输出
输出8个相邻QAM载波，符合DVB-C(EN300 429)和ITU-T J.83A/B/C
符号率范围：5.0~9.0Msps, 1Ksps步进
支持的星座：16QAM/32QAM/64QAM/128QAM/256QAM
支持RS(204,188)编码
RF输出频率范围：48~960Mhz, 1Khz步进
RF输出电平：-16~0dbm(每个QAM载波), 0.5dbm步进
优异的RF性能，MER≥40db
模块化设计，1U机箱支持3个模块，4U机箱支持12个模块
支持网络管理(NMS)
技术指标：
| 输入 | 接口 | 1GE输入，RJ45接口或SFP |
| 传输协议 | UDP协议，支持单播/组播，支持IGMP v2/v3协议 | |
| 输入码率 | 每个通道最大码率108Mbps,所有通道最大码率840Mbps |
| 复用 | 功能 | PID重映射(自动，手动) |
| PCR精确调整 | ||
| 自动生成PSI/SI表 | ||
| 输入通道< | 256 | |
| 输出通道 | 8 | |
| 最大PID数 | 每个通道180个PID |
| RF输出 | 接口 | 2个F头 |
| RF频率范围 | 48~960MHz，1kHz步进 | |
| 输出电平 | -16dBm~0dBm(每个QAM载波),0.5dBm 步进 | |
| MER | ≥ 40dB | |
| ACLR | -55 dBc |
| 系统 | 支持 NMS管理 |
| 通用 | 尺寸(长x宽x高) | 482mm×560mm×44.5mm |
| 重量 | 1U整机：8kg 单模组：1kg | |
| 温度范围 | 0~45℃(工作)，-20~80℃(存储) | |
| 电源要求 | AC 100V±10%，50/60Hz AC 220V±10%，50/60Hz | |
| 功耗 | <20W |
